深圳初学电工培训基础知识-三相异步电动机正反转电路图原理解析

  新手初学电工培训基础知识要点深圳立安培训学校为你解析三相异步电动机正反转电路图原理

    三相电机正反转电路一般用两种方法能够实现,第一种方法是使用倒顺开关来控制,第二种方法使用交流接触器来控制。

  1、使用倒顺开关控制

  使用倒顺开关来控制三相异步电动机,正反转接线就比较简单一些,这种更像是点动电路,比较适用于断点操作,临时操作这种不连续运行的电路。

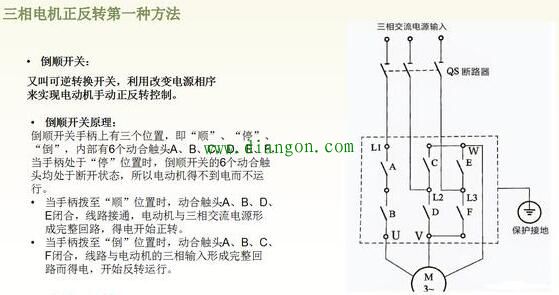

  所以它的接线也是非常简单,只要了解了三相异步电动机正反转了原理和倒顺开关接线的原理就能够轻松完成,可以看一下下面这张原理图,倒顺开关在这张原理图中的作用就是调换三相电源中任意两相。


  2、使用交流接触器控制

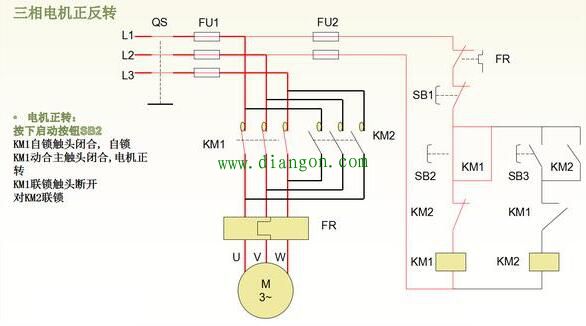

  使用交流接触器控制就稍微变得复杂一些,里面涉及到保护自锁互锁等等一些重要的电工知识,电路图参照下图,下图是含有按钮互锁的一个正反转电路,在这个电路中正转和反转状态是可以自由切换的,如果说没有按钮互锁的话,那么正转和反转的状态是需要先按下停止按钮才能进行切换。

  而且使用交流接触器来控制,一定要注意选型交流接触器容量的选型,热继电器的选型以及各个回路的熔断器的选型都非常重要,如果有一个选型不对,具有可能不能保证该电路持续有效地运行。
